LCSII型光柵

產品介紹:LCSII型安全光柵針對自動化領域設計開發,體積小巧、結構精致、抗干擾能力強,產品依據IEC61496-1和IEC61496-2標準。

分享到:

產品特點

1、高安全性的小型化安全光柵,采用TÜV驗證的光幕技術平臺研發而成
2、高可靠性的小型化安全光柵,體積精小且內部有骨架支撐,結構穩定可靠
3、高性?xún)r(jià)比的小型化安全光柵,性能優越,可靠并經濟
4、采用CAN總線通信,確保系統的安全性和抗干擾能力
5、NPN、PNP一體化輸出,接線靈活,方便現場應用
6、端蓋集成狀態指示,可遠距離清晰辨識光幕工作狀態
7、采用柔性線纜甩線輸出方式,節約安裝空間
8、體積小巧,結構精美,安裝靈活(正裝、側裝、T型槽安裝方式)

產品組成

由發光器、受光器、傳輸線組成

規格型號

LCSII型光柵規格型號圖

典型接線圖

LCSII 安全光柵接線圖
光學特性
檢測光源 紅外LED(中心波長850nm)
檢測高度 20間距;20×(光束數-1) 單位:mm
40間距;40×(光束數-1)+20 單位:mm
EAA <5°
光軸間距 20mm 40mm
檢測精度 30mm 50mm
光束數 8、12、16...96 4、6、8...48
檢測距離 0~5m
環境特性
環境溫度 工作 -10℃~55℃(無結霜及凝霧)
存儲 -40℃~70℃
環境濕度 工作 35%RH~85%RH
存儲 35%RH~95%RH
抗光干擾 白熾光源 10000Lux
EMC 滿足Type4光幕標準
抗振動 頻率10Hz~55Hz;振幅:0.35±0.05mm;掃描次數:三軸,每軸20次
抗沖擊 加速度10g;脈沖持續時間:16ms;碰撞次數:三軸,每軸1000±10次
防護等級 IP54
外形尺寸 26.5×30×Jmm(J為發光器/受光器長度)
電氣特性
電源電壓 DC24V±10%
消耗電流 發光器 ≤30mA
受光器 ≤80mA(空載)
響應時間 8.4~84ms(隨保護高度遞增,響應時間增加)
輸出特性 NPN輸出 NPN晶體管輸出;通光時晶體管ON,帶負載能力≤200mA,輸出電壓≤2V。遮光時晶體管OFF,輸出電壓≥VCC-2V
PNP輸出 PNP晶體管輸出;通光時晶體管ON,帶負載能力≤200mA,輸出電壓≥VCC-2V。遮光時晶體管OFF,輸出電壓≤2V

單位:mm

光軸間距20 光軸間距40
檢測精度30 檢測精度50
光束數 規格型號 保護高度H 光束數 規格型號 保護高度H
8 LCSIIA0820GPNT 140 4 LCSIIA0440GPNT 140
12 LCSIIA1220GPNT 220 6 LCSIIA0640GPNT 220
16 LCSIIA1620GPNT 300 8 LCSIIA0840GPNT 300
20 LCSIIA2020GPNT 380 10 LCSIIA1040GPNT 380
24 LCSIIA2420GPNT 460 12 LCSIIA1240GPNT 460
28 LCSIIA2820GPNT 540 14 LCSIIA1440GPNT 540
32 LCSIIA3220GPNT 620 16 LCSIIA1640GPNT 620
36 LCSIIA3620GPNT 700 18 LCSIIA1840GPNT 700
40 LCSIIA4020GPNT 780 20 LCSIIA2040GPNT 780
44 LCSIIA4420GPNT 860 22 LCSIIA2240GPNT 860
48 LCSIIA4820GPNT 940 24 LCSIIA2440GPNT 940
52 LCSIIA5220GPNT 1020 26 LCSIIA2640GPNT 1020
56 LCSIIA5620GPNT 1100 28 LCSIIA2840GPNT 1100
60 LCSIIA6020GPNT 1180 30 LCSIIA3040GPNT 1180
64 LCSIIA6420GPNT 1260 32 LCSIIA3240GPNT 1260
68 LCSIIA6820GPNT 1340 34 LCSIIA3440GPNT 1340
72 LCSIIA7220GPNT 1420 36 LCSIIA3640GPNT 1420
76 LCSIIA7620GPNT 1500 38 LCSIIA3840GPNT 1500
80 LCSIIA8020GPNT 1580 40 LCSIIA4040GPNT 1580
84 LCSIIA8420GPNT 1660 42 LCSIIA4240GPNT 1660
88 LCSIIA8820GPNT 1740 44 LCSIIA4440GPNT 1740
92 LCSIIA9220GPNT 1820 46 LCSIIA4640GPNT 1820
96 LCSIIA9620GPNT 1900 48 LCSIIA4840GPNT 1900


H表示保護高度、J表示發/受光器長度(單位:mm)

光軸間距20 光軸間距40
檢測精度30 檢測精度50
光束數 H J 光束數 H J
8 140 190 4 140 190
12 220 270 6 220 270
16 300 350 8 300 350
20 380 430 10 380 430
24 460 510 12 460 510
28 540 590 14 540 590
32 620 670 16 620 670
36 700 750 18 700 750
40 780 830 20 780 830
44 860 910 22 860 910
48 940 990 24 940 990
52 1020 1070 26 1020 1070
56 1100 1150 28 1100 1150
60 1180 1230 30 1180 1230
64 1260 1310 32 1260 1310
68 1340 1390 34 1340 1390
72 1420 1470 36 1420 1470
76 1500 1550 38 1500 1550
80 1580 1630 40 1580 1630
84 1660 1710 42 1660 1710
88 1740 1790 44 1740 1790
92 1820 1870 46 1820 1870
96 1900 1950 48 1900 1950

LCSII光柵正側一體和T型槽安裝方式圖

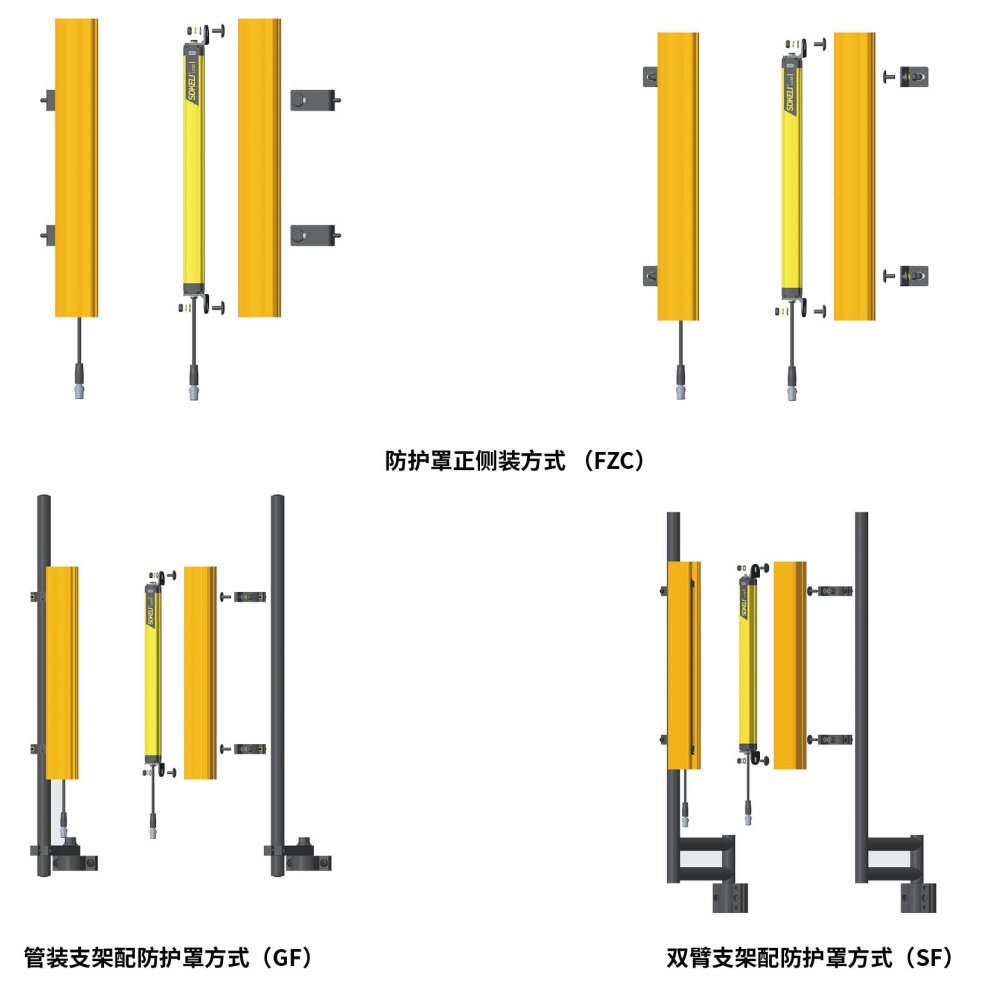

LCSII光柵防護罩安裝圖
